EQUIPAMENTOS

Bomba Hidráulica P 202


Modelo: P-202

DADOS TÉCNICOS:
Capacidade Máxima do Reservatório: (L) 0,90
Tipo de Bomba: (velocidade) Duas
Esforço Máximo da Alavanca: (Kg) 28,6
Deslocamento de Óleo por Bombada 1º Estágio (cm3)

3,62

Deslocamento de Óleo por Bombada 2º Estágio (cm3) 0,9
Pressão Nominal 1º Estágio: (bar) 13
Pressão Nominal 2º Estágio: (bar) 700

Observações

Bombas de Duas Velocidades Recomendadas para aplicações onde a haste do cilindro deve
avançar rapidamente para contato com a carga, e aplicações onde são necessárias maiores capacidades de óleo, tais como a ligação de vários cilindros.

• Projeto compacto e leve
• Reservatório durável de resina com fibra e base de alumínio revestida com nylon para máxima resistência à corrosão
• Operação de duas velocidades na maioria dos modelos reduz a quantidade de bombadas em até 78% com relação às bombas de uma velocidade
• Pouco esforço na alavanca para reduzir a fadiga do operador
• Válvula de 4 vias incorporada na P-842 para acionamento de cilindros de dupla ação
• Trava na alavanca e construção leve para facilidade no transporte
• Grande capacidade de óleo para acionar ampla variedade de cilindros ou ferramentas
• Alavanca de fibra de vidro, não condutora, para segurança do operador
• Válvula de alívio de pressão interna para proteção contra sobrecarga


Imprimir

Bomba Hidráulica GP 462


Modelo: GP 462

DADOS TÉCNICOS:
Capacidade Máxima do Reservatório: (cm3) 8000
Tipo de Bomba: (velocidade) Duas
Deslocamento de Óleo por Bombada 1º Estágio (cm3)

133

Deslocamento de Óleo por Bombada 2º Estágio (cm3) 4,8
Pressão Nominal 1º Estágio: (bar) 14
Pressão Nominal 2º Estágio: (bar) 700

Observações



Esta unidade hidráulica de bomba manual é acionada manualmente por alavanca e proporciona uma pressão de até 700 bar que é limitada por uma válvula interna. Ela tem a capacidade de funcionamento na posição horizontal e/ou com a parte do cabeçote direcionada para baixo.




Imprimir

Bomba Hidráulica P 39


Modelo: P-39

DADOS TÉCNICOS:
Capacidade Máxima do Reservatório: (L) 0,77
Tipo de Bomba: (velocidade) Uma
Esforço Máximo da Alavanca: (Kg) 39
Deslocamento de Óleo por Bombada (cm3) 2,46
Pressão Nominal: (bar) 700



Observações

Bombas de Duas Velocidades Recomendadas para aplicações onde a haste do cilindro deve
avançar rapidamente para contato com a carga, e aplicações onde são necessárias maiores capacidades de óleo, tais como a ligação de vários cilindros.

• Esforço reduzido da alavanca e punho ergonômico para menos fadiga do operador
• Operação de duas velocidades para operação mais rápida e fácil (exceto P-39)
• Reservatório com respiro livre elimina respingos
• Punho com pegada rápida permite facilidade de transporte
• Reservatório integrado para proteção contra pressurização excessiva
• Construção em aço, haste cromada e sistema de raspador para desempenho de longa duração
• Válvula de 4 vias nas bombas P-84 e P-464 para acionamento de cilindros de dupla ação


Imprimir

Bomba Hidráulica P 392


Modelo: P-392

DADOS TÉCNICOS:
Capacidade Máxima do Reservatório: (L) 0,90
Tipo de Bomba: (velocidade) Duas
Esforço Máximo da Alavanca: (Kg) 42,2
Deslocamento de Óleo por Bombada 1º Estágio (cm3)

11,26

Deslocamento de Óleo por Bombada 2º Estágio (cm3) 2,47
Pressão Nominal 1º Estágio: (bar) 13
Pressão Nominal 2º Estágio: (bar) 700

Observações

Bombas de Duas Velocidades Recomendadas para aplicações onde a haste do cilindro deve
avançar rapidamente para contato com a carga, e aplicações onde são necessárias maiores capacidades de óleo, tais como a ligação de vários cilindros.

• Projeto compacto e leve
• Reservatório durável de resina com fibra e base de alumínio revestida com nylon para máxima resistência à corrosão
• Operação de duas velocidades na maioria dos modelos reduz a quantidade de bombadas em até 78% com relação às bombas de uma velocidade
• Pouco esforço na alavanca para reduzir a fadiga do operador
• Válvula de 4 vias incorporada na P-842 para acionamento de cilindros de dupla ação
• Trava na alavanca e construção leve para facilidade no transporte
• Grande capacidade de óleo para acionar ampla variedade de cilindros ou ferramentas
• Alavanca de fibra de vidro, não condutora, para segurança do operador
• Válvula de alívio de pressão interna para proteção contra sobrecarga


Imprimir

Bomba Hidráulica P 462


Modelo: P 462

DADOS TÉCNICOS:
Capacidade Máxima do Reservatório: (cm3) 7423
Tipo de Bomba: (velocidade) Duas
Esforço Máximo da Alavanca: (Kg) 49
Deslocamento de Óleo por Bombada 1º Estágio (cm3)

126,2

Deslocamento de Óleo por Bombada 2º Estágio (cm3) 4,75
Pressão Nominal 1º Estágio: (bar) 14
Pressão Nominal 2º Estágio: (bar) 700

Observações



  • Esforço reduzido da alavanca e punho ergonômico para menos fadiga do operador
  • Operação de duas velocidades para operação mais rápida e fácil
  • Reservatório com respiro livre elimina respingos
  • Punho com pegada rápida permite facilidade de transporte
  • Reservatório integrado para proteção contra pressurização excessiva
  • Construção em aço, haste cromada e sistema de raspador para desempenho de longa duração




Imprimir

Bomba Hidráulica P 464


Modelo: P 464

DADOS TÉCNICOS:
Capacidade Máxima do Reservatório: (cm3) 7423
Tipo de Bomba: (velocidade) Duas
Esforço Máximo da Alavanca: (Kg) 49
Deslocamento de Óleo por Bombada 1º Estágio (cm3)

126,2

Deslocamento de Óleo por Bombada 2º Estágio (cm3) 4,75
Pressão Nominal 1º Estágio: (bar) 14
Pressão Nominal 2º Estágio: (bar) 700

Observações



  • Esforço reduzido da alavanca e punho ergonômico para menos fadiga do operador
  • Operação de duas velocidades para operação mais rápida e fácil
  • Reservatório com respiro livre elimina respingos
  • Punho com pegada rápida permite facilidade de transporte
  • Reservatório integrado para proteção contra pressurização excessiva
  • Construção em aço, haste cromada e sistema de raspador para desempenho de longa duração
  • Válvula de 4 vias nas bombas P84 e P464 para acionamento de cilindros de dupla ação




Imprimir

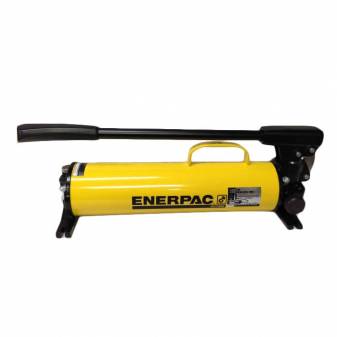

Bomba Hidráulica P 80


Modelo: P-80

DADOS TÉCNICOS:
Capacidade Máxima do Reservatório: (L) 2,20
Tipo de Bomba: (velocidade) Duas
Esforço Máximo da Alavanca: (Kg) 35
Deslocamento de Óleo por Bombada 1º Estágio (cm3)

16,39

Deslocamento de Óleo por Bombada 2º Estágio (cm3) 2,46
Pressão Nominal 1º Estágio: (bar) 34
Pressão Nominal 2º Estágio: (bar) 700

Observações

Bombas de Duas Velocidades Recomendadas para aplicações onde a haste do cilindro deve
avançar rapidamente para contato com a carga, e aplicações onde são necessárias maiores capacidades de óleo, tais como a ligação de vários cilindros.

• Esforço reduzido da alavanca e punho ergonômico para menos fadiga do operador
• Operação de duas velocidades para operação mais rápida e fácil (exceto P-39)
• Reservatório com respiro livre elimina respingos
• Punho com pegada rápida permite facilidade de transporte
• Reservatório integrado para proteção contra pressurização excessiva
• Construção em aço, haste cromada e sistema de raspador para desempenho de longa duração
• Válvula de 4 vias nas bombas P-84 e P-464 para acionamento de cilindros de dupla ação


Imprimir

Bomba Hidráulica P 84


Modelo: P-84

DADOS TÉCNICOS:
Capacidade Máxima do Reservatório: (L) 2,20
Tipo de Bomba: (velocidade) Duas
Esforço Máximo da Alavanca: (Kg) 35
Deslocamento de Óleo por Bombada 1º Estágio (cm3)

16,39

Deslocamento de Óleo por Bombada 2º Estágio (cm3) 2,46
Pressão Nominal 1º Estágio: (bar) 34
Pressão Nominal 2º Estágio: (bar) 700

Observações

Bombas de Duas Velocidades Recomendadas para aplicações onde a haste do cilindro deve
avançar rapidamente para contato com a carga, e aplicações onde são necessárias maiores capacidades de óleo, tais como a ligação de vários cilindros.

• Esforço reduzido da alavanca e punho ergonômico para menos fadiga do operador
• Operação de duas velocidades para operação mais rápida e fácil (exceto P-39)
• Reservatório com respiro livre elimina respingos
• Punho com pegada rápida permite facilidade de transporte
• Reservatório integrado para proteção contra pressurização excessiva
• Construção em aço, haste cromada e sistema de raspador para desempenho de longa duração
• Válvula de 4 vias nas bombas P-84 e P-464 para acionamento de cilindros de dupla ação


Imprimir

Macaco Garrafa 12T


Modelo: MACACO GARRAFA MT 12 T

DADOS TÉCNICOS:
Capacidade de Carga: 12 Ton
Altura de Construção: 230mm
Dimensões da Base: 149 X 147mm
Curso de Elevação: 155mm
Curso do Fuso: 110mm
Altura Total: 495mm
Diâmetro da Cabeça de Apoio N/A
Comprimento da Alavanca 600mm
Peso: 8,6Kg

Observações



Imprimir

Macaco Garrafa 16T


Modelo: MACACO GARRAFA CJ 16T

DADOS TÉCNICOS:
Capacidade de Carga: 16 Ton
Altura de Construção: 230mm
Dimensões da Base: 144 X 142mm
Curso de Elevação: 150mm
Curso do Fuso: 80mm
Altura Total: 460mm
Diâmetro da Cabeça de Apoio 43
Comprimento da Alavanca 343mm
Peso: 8,20Kg

Observações



Imprimir

Macaco Garrafa 20T


Modelo: MACACO GARRAFA CJ 20 T

DADOS TÉCNICOS:
Capacidade de Carga: 20 Ton
Altura de Construção: 244mm
Dimensões da Base: 155 X 169mm
Curso de Elevação: 145mm
Curso do Fuso: 60mm
Altura Total: 449mm
Diâmetro da Cabeça de Apoio 46
Comprimento da Alavanca 420mm
Peso: 11,03Kg

Observações



Imprimir

Macaco Garrafa 25T


Modelo: MACACO GARRAFA MT 25 T

DADOS TÉCNICOS:
Capacidade de Carga: 25 Ton
Altura de Construção: 250mm
Dimensões da Base: 168 X 184mm
Curso de Elevação: 150mm
Curso do Fuso: 105mm
Altura Total: 505mm
Diâmetro da Cabeça de Apoio N/A
Comprimento da Alavanca 600mm
Peso: 16,4Kg

Observações



Imprimir

Macaco Garrafa 30T


Modelo: MACACO GARRAFA MT 30 T

DADOS TÉCNICOS:
Capacidade de Carga: 30 Ton
Altura de Construção: 250mm
Dimensões da Base: 168 X 184mm
Curso de Elevação: 150mm
Curso do Fuso: 105mm
Altura Total: 505mm
Diâmetro da Cabeça de Apoio N/A
Comprimento da Alavanca 600mm
Peso: 16,4Kg

Observações



Imprimir

Macaco Garrafa 32T


Modelo: MACACO GARRAFA CJ 32 T

DADOS TÉCNICOS:
Capacidade de Carga: 32 Ton
Altura de Construção: 285mm
Dimensões da Base: 157 X 178mm
Curso de Elevação: 180mm
Altura Total: 4165mm
Diâmetro da Cabeça de Apoio 54mm
Comprimento da Alavanca 562mm
Peso:

13,6Kg

Observações

 Macaco hidráulico tipo garrafa fabricado CJ32 em estrutura resistente, utilizado para elevação de veículos. Equipado com válvula de sobrecarga que impede o usuário de elevar cargas maiores que a capacidade nominal do macaco - Bovenau
















Imprimir

Macaco Garrafa 50T


Modelo: MACACO GARRAFA MT 50 T

DADOS TÉCNICOS:
Capacidade de Carga: 50 Ton
Altura de Construção: 250mm
Dimensões da Base: 267,2 X 200mm
Curso de Elevação: 150mm
Curso do Fuso: N/A
Altura Total: 400mm
Diâmetro da Cabeça de Apoio N/A
Comprimento da Alavanca 600mm
Peso: 28,6Kg

Observações



Imprimir

Macaco Garrafa 6T


Modelo: MACACO GARRAFA CJ 6 T

DADOS TÉCNICOS:
Capacidade de Carga: 6 Ton
Altura de Construção: 216mm
Dimensões da Base: 113 X 115mm
Curso de Elevação: 127mm
Curso do Fuso: 70mm
Altura Total: 400mm
Diâmetro da Cabeça de Apoio 34
Comprimento da Alavanca 290mm
Peso: 4,51Kg

Observações



Imprimir

Cilindro comando à Distância Simples Ação - RC-10010


Modelo: RC-10010 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 100
Curso: (mm) 260
Área Efetiva do Cilindro: (cm3) 133,3
Capacidade de Óleo: (cm3) 3466
Altura Fechada: A (mm) 449
Altura Distendida: B (mm) 709

Peso: (Kg)

72,6

Observações



Sistema de mancais TRIO com faixas de desgaste compostas robustas para ótima resistência à carga   lateral

O anel de parada TRIO Reforçado melhora a durabilidade e a resistência à carga lateral

O sistema de molas pré-tensionadas TRIO Hybrid fornece retração mais rápida

Vedações de polietileno de alta qualidade para baixo desgaste e longa vida útil

Olhais de elevação certificados padrão em modelos de cilindro com peso acima de 25 kg. Intercambiável com a alça de transporte CHM6 opcional

Projetado para utilização em todas as posições

Acabamento com esmalte cozido para maior resistência à corrosão

Engate rápido CR400 com tampa guarda-pó acompanha todos os modelos




Imprimir

Cilindro compacto RCS-1002


Modelo: RCS-1002 - compacto

DADOS TÉCNICOS:
Capacidade: Tonelada 100
Curso: (mm) 57
Área Efetiva do Cilindro: (cm3) 126,7

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

Peso: (Kg)

722

141

198

165

22,7

Observações

Cilindros compactos – Série RCS
• Leves, projeto com pouca altura para uso em áreas confinadas
• Acabamento com esmalte cozido para maior resistência à corrosão
• Raspador da haste reduz a contaminação, aumentando a vida útil do cilindro
• Engate rápido CR-400 com tampa guarda-pó incluído em todos os modelos
• Extremidades das hastes com ranhuras e com furos nas roscas para montagem de assentos oscilantes
• Alça incorporada no RCS-1002 para auxiliar no transporte
• Hastes de aço revestidas de cromo duro
• Simples ação, retorno por mola

Imprimir

Cilindro compacto RCS-201


Modelo: RCS-201 - compacto

DADOS TÉCNICOS:
Capacidade: Tonelada 20
Curso: (mm) 45
Área Efetiva do Cilindro: (cm3) 28,7

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

Peso: (Kg)

129

98

143

92

5

Observações

Cilindros compactos – Série RCS
• Leves, projeto com pouca altura para uso em áreas confinadas
• Acabamento com esmalte cozido para maior resistência à corrosão
• Raspador da haste reduz a contaminação, aumentando a vida útil do cilindro
• Engate rápido CR-400 com tampa guarda-pó incluído em todos os modelos
• Extremidades das hastes com ranhuras e com furos nas roscas para montagem de assentos oscilantes
• Alça incorporada no RCS-1002 para auxiliar no transporte
• Hastes de aço revestidas de cromo duro
• Simples ação, retorno por mola

Imprimir

Cilindro compacto RCS-302


Modelo: RCS-302 - compacto

DADOS TÉCNICOS:
Capacidade: Tonelada 30
Curso: (mm) 62
Área Efetiva do Cilindro: (cm3) 42,1

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

Peso: (Kg)

261

117

179

101

6,8

Observações

Cilindros compactos – Série RCS
• Leves, projeto com pouca altura para uso em áreas confinadas
• Acabamento com esmalte cozido para maior resistência à corrosão
• Raspador da haste reduz a contaminação, aumentando a vida útil do cilindro
• Engate rápido CR-400 com tampa guarda-pó incluído em todos os modelos
• Extremidades das hastes com ranhuras e com furos nas roscas para montagem de assentos oscilantes
• Alça incorporada no RCS-1002 para auxiliar no transporte
• Hastes de aço revestidas de cromo duro
• Simples ação, retorno por mola

Imprimir

Cilindro compacto RSM-100


Modelo: RSM-100 - compacto

DADOS TÉCNICOS:
Capacidade: Tonelada 10
Curso: (mm) 12
Área Efetiva do Cilindro: (cm3) 14,5

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

Peso: (Kg)

18

43

54

82 x 55

1,4

Observações

Compactos, com projeto com pouca altura para uso em locais onde outros cilindros não se encaixam

  • Furos de montagem permitem fixação fácil
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó incluído em todos os modelos*
  • Hastes de aço de alta qualidade revestidas com cromo duro
  • Extremidades das hastes com ranhuras dispensam assentos
  • Simples ação, retorno por mola

Imprimir

Cilindro compacto RSM-200


Modelo: RSM-200 - compacto

DADOS TÉCNICOS:
Capacidade: Tonelada 20
Curso: (mm) 11
Área Efetiva do Cilindro: (cm3) 28,7

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

Peso: (Kg)

32

51

62

101 x 76

3,1

Observações



Compactos, com projeto com pouca altura para uso em locais onde outros cilindros não se encaixam

  • Furos de montagem permitem fixação fácil
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó incluído em todos os modelos*
  • Hastes de aço de alta qualidade revestidas com cromo duro
  • Extremidades das hastes com ranhuras dispensam assentos
  • Simples ação, retorno por mola




Imprimir

Cilindro haste vazada RCH-121


Modelo: RCH-121 - haste vazada

DADOS TÉCNICOS:
Capacidade:Tonelada 13
Curso: (mm) 42
Área Efetiva do Cilindro: (cm3) 17,9

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

Peso: Kg

75

120

162

69

2,8

Observações

• Projeto de haste vazada permite ambos os esforços, empurrar e puxar
• Simples ação, retorno por mola
• Acabamento com esmalte cozido para maior resistência à corrosão

Imprimir

Cilindro haste vazada RCH-123


Modelo: RCH-123 - haste vazada

DADOS TÉCNICOS:
Capacidade: (Tonelada) 12
Curso: (mm) 76
Área Efetiva do Cilindro: (cm3) 17,9

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

Diâmetro interno (mm)

Peso: (Kg)

136

184

260

69

54,1

4,4

Observações

• Projeto de haste vazada permite ambos os esforços, empurrar e puxar
• Simples ação, retorno por mola
• Acabamento com esmalte cozido para maior resistência à corrosão

Imprimir

Cilindro haste vazada RCH-202


Modelo: RCH-202 - haste vazada

DADOS TÉCNICOS:
Capacidade: Tonelada 20
Curso: (mm) 49
Área Efetiva do Cilindro: (cm3) 30,7

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

Peso: (Kg)

150

162

211

98

7,7

Observações

• Projeto de haste vazada permite ambos os esforços, empurrar e puxar
• Simples ação, retorno por mola
• Acabamento com esmalte cozido para maior resistência à corrosão

Imprimir

Cilindro haste vazada RCH-206


Modelo: RCH-206 - haste vazada

DADOS TÉCNICOS:
Capacidade: Tonelada 20
Curso: (mm) 155
Área Efetiva do Cilindro: (cm3) 30,7

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

476

306

461

98

Observações

• Projeto de haste vazada permite ambos os esforços, empurrar e puxar
• Simples ação, retorno por mola
• Acabamento com esmalte cozido para maior resistência à corrosão

Imprimir

Cilindro haste vazada RCH-302


Modelo: RCH-302 - haste vazada

DADOS TÉCNICOS:
Capacidade: Tonelada 30
Curso: (mm) 64
Área Efetiva do Cilindro: (cm3) 46,6

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

Peso: (Kg)

298

178

242

114

10,9

Observações

• Projeto de haste vazada permite ambos os esforços, empurrar e puxar
• Simples ação, retorno por mola
• Acabamento com esmalte cozido para maior resistência à corrosão

Imprimir

Cilindro haste vazada RCH-306


Modelo: RCH-306 - haste vazada

DADOS TÉCNICOS:
Capacidade: Tonelada 30
Curso: (mm) 155
Área Efetiva do Cilindro: (cm3) 46,6

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

Peso: Kg



722

330

485

114

21,8

Observações

• Projeto de haste vazada permite ambos os esforços, empurrar e puxar
• Simples ação, retorno por mola
• Acabamento com esmalte cozido para maior resistência à corrosão
• Roscas no colarinho para facilitar a fixação

Imprimir

Cilindro RCH-606 - Haste vazada


Veja o vídeo

Modelo: RCH-606 - Haste Vazada

DADOS TÉCNICOS:
Capacidade: Tonelada 60 T
Curso: (mm) 153 mm
Área Efetiva do Cilindro: (cm3) 82,3 cm2

Capacidade de Óleo: (cm3)

Altura fechada: (mm)

Altura distendida: (mm)

Diâmetro externo: (mm)

Diâmetro da haste

Peso: Kg



1259 cm3

323 mm

476 mm

159 mm

91,9 mm

21,8

Observações

• Projeto de haste vazada permite ambos os esforços, empurrar e puxar
• Simples ação, retorno por mola
• Acabamento com esmalte cozido para maior resistência à corrosão
• Roscas no colarinho para facilitar a fixação






Imprimir

Cilindro simples ação RC-1006


Modelo: RC-1006 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 100
Curso: (mm) 168
Área Efetiva do Cilindro: (cm3) 133,3
Capacidade de Óleo: (cm3) 2239
Altura Fechada: A (mm) 357
Altura Distendida: B (mm) 525

Diâmetro Externo: D (mm)

Peso: (Kg)

177

59

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-101


Modelo: RC-101 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 10
Curso: (mm) 26
Área Efetiva do Cilindro: (cm3) 14,5
Capacidade de Óleo: (cm3) 38
Altura Fechada: A (mm) 89
Altura Distendida: B (mm) 115

Diâmetro Externo: D (mm)

Peso: Kg

57

1,8

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos
  •

Imprimir

Cilindro simples ação RC-1010


Modelo: RC-1010 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 10
Curso: (mm) 257
Área Efetiva do Cilindro: (cm3) 14,5
Capacidade de Óleo: (cm3) 373
Altura Fechada: A (mm) 349
Altura Distendida: B (mm) 606

Diâmetro Externo: D (mm)

Peso: (Kg)

57

6,4

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-1012


Modelo: RC-1012 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 10
Curso: (mm) 304
Área Efetiva do Cilindro: (cm3) 14,5
Capacidade de Óleo: (cm3) 441
Altura Fechada: A (mm) 400
Altura Distendida: B (mm) 704

Diâmetro Externo: D (mm)

Peso: (Kg)

57

6,8

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-102


Modelo: RC-102 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 10
Curso: (mm) 54
Área Efetiva do Cilindro: (cm3) 14,5
Capacidade de Óleo: (cm3) 78
Altura Fechada: A (mm) 121
Altura Distendida: B (mm) 175

Diâmetro Externo: D (mm)

Peso: Kg

57

2,3

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-104


Modelo: RC-104 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 10
Curso: (mm) 105
Área Efetiva do Cilindro: (cm3) 14,5
Capacidade de Óleo: (cm3) 152
Altura Fechada: A (mm) 171
Altura Distendida: B (mm) 276

Diâmetro Externo: D (mm)

Peso: Kg

57

3,3

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-106


Modelo: RC-106 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 10
Curso: (mm) 156
Área Efetiva do Cilindro: (cm3) 14,5
Capacidade de Óleo: (cm3) 226
Altura Fechada: A (mm) 247
Altura Distendida: B (mm) 403

Diâmetro Externo: D (mm)

Peso: Kg

57

4,4

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-108


Modelo: RC-108 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 10
Curso: (mm) 203
Área Efetiva do Cilindro: (cm3) 14,5
Capacidade de Óleo: (cm3) 294
Altura Fechada: A (mm) 298
Altura Distendida: B (mm) 501

Diâmetro Externo: D (mm)

Peso: Kg

57

5,4

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-158


Modelo: RC-158 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 15
Curso: (mm) 203
Área Efetiva do Cilindro: (cm3) 20,2
Capacidade de Óleo: (cm3) 411
Altura Fechada: A (mm) 322
Altura Distendida: B (mm) 525

Diâmetro Externo: D (mm)

Peso: Kg

69

8,2

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-2514


Modelo: RC-2514 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 25
Curso: (mm) 362
Área Efetiva do Cilindro: (cm3) 33,2
Capacidade de Óleo: (cm3) 1202
Altura Fechada: A (mm) 476
Altura Distendida: B (mm) 838

Diâmetro Externo: D (mm)

Peso: (Kg)

85

17,7

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-252


Modelo: RC-252 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 25
Curso: (mm) 50
Área Efetiva do Cilindro: (cm3) 33,2
Capacidade de Óleo: (cm3) 166
Altura Fechada: A (mm) 165
Altura Distendida: B (mm) 215

Diâmetro Externo: D (mm)

Peso: Kg

85

6,4

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-254


Modelo: RC-254 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 25
Curso: (mm) 102
Área Efetiva do Cilindro: (cm3) 33,2
Capacidade de Óleo: (cm3) 339
Altura Fechada: A (mm) 215
Altura Distendida: B (mm) 317

Diâmetro Externo: D (mm)

Peso: Kg

85

8,2

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-256


Modelo: RC-256 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 25
Curso: (mm) 158
Área Efetiva do Cilindro: (cm3) 33,2
Capacidade de Óleo: (cm3) 525
Altura Fechada: A (mm) 273
Altura Distendida: B (mm) 431

Diâmetro Externo: D (mm)

Peso: Kg

85

10

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-308


Modelo: RC-308 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 30
Curso: (mm) 209
Área Efetiva do Cilindro: (cm3) 42,1
Capacidade de Óleo: (cm3) 880
Altura Fechada: A (mm) 387
Altura Distendida: B (mm) 596

Diâmetro Externo: D (mm)

Peso: Kg

101

18,1

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-502


Modelo: RC-502 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 50
Curso: (mm) 51
Área Efetiva do Cilindro: (cm3) 71,2
Capacidade de Óleo: (cm3) 362
Altura Fechada: A (mm) 176
Altura Distendida: B (mm) 227

Diâmetro Externo: D (mm)

Peso: Kg

127

15

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-504


Modelo: RC-504 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 50
Curso: (mm) 101
Área Efetiva do Cilindro: (cm3) 71,2
Capacidade de Óleo: (cm3) 719
Altura Fechada: A (mm) 227
Altura Distendida: B (mm) 328

Diâmetro Externo: D (mm)

Peso: Kg

127

19,1

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-506


Modelo: RC-506 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 50
Curso: (mm) 159
Área Efetiva do Cilindro: (cm3) 71,2
Capacidade de Óleo: (cm3) 1131
Altura Fechada: A (mm) 282
Altura Distendida: B (mm) 441

Diâmetro Externo: D (mm)

Peso: (Kg)

127

23,1

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

Cilindro simples ação RC-756


Modelo: RC-756 - simples ação

DADOS TÉCNICOS:
Capacidade: Tonelada 75
Curso: (mm) 156
Área Efetiva do Cilindro: (cm3) 102,6
Capacidade de Óleo: (cm3) 1601
Altura Fechada: A (mm) 285

Altura Distendida: B (mm)

Diâmetro Externo: D (mm)

Peso: (Kg)

441

146

29,5

Observações

 Anel Dourado absorve a carga excêntrica sem causar engripamento entre as partes do cilindro
  • Roscas no colarinho e na haste e furos de montagem na base facilitam a fixação (na maioria dos modelos)
  • Projetado para utilização em todas as posições
  • Liga de aço de alta resistência para durabilidade
  • Revestimento com níquel disponível na maioria dos modelos (entre em contato com Enerpac para detalhes)
  • Mola de retorno para serviços pesados
  • Acabamento com esmalte cozido para maior resistência à corrosão
  • Engate rápido CR-400 com tampa guarda-pó acompanha todos os modelos

Imprimir

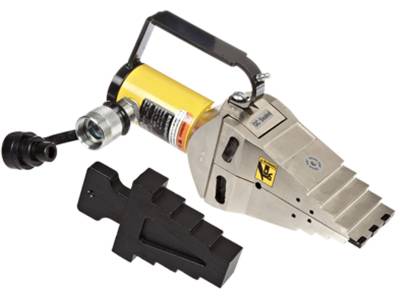

Descolador de Flange


Modelo: DESCOLADOR DE FLANGE FS 109

DADOS TÉCNICOS:
Capacidade: 5 a 10 Toneladas
Pressão Máxima de Trabalho: 700 bar (10.000 psi)
Modelo do Conjunto: STF-109H
Modelo da Bomba: P-392
Espessura Máxima do Flange: (mm) 2x92
Tamanho do Furo do Flange: (mm) 31-41
Modelo do Conjunto: STF-109H

Observações

Diametro do Tubo (mm)
558-1066
406-711
355-609
304-508
203-406
101-203
76-101


Imprimir

Separador de Flange FSH 14




Modelo: SEPARADOR DE FLANGE FSH 14

DADOS TÉCNICOS:
BAR: 700 (10.000 psi)
Peso: (kg) 7,1

Observações

Conceito integrado de cunha: movimento paralelo com pouco atrito elimina danos aos flanges e quebra da garra.
Projeto de cunha elimina deformação no primeiro degrau e o risco da ferramenta escapar do flange.
Necessidade de pequeno espaço, apenas 6 mm para acesso.
Projeto de garras com degraus: cada degrau pode abrir sob carga total. Calço de segurança e cilindro Enerpac RC-102 incluídos com FSH-14
Força Máxima de Abertura toneladas (kN) 14 (125)
Altura: (mm) 6
Abertura Máx: 80
Capacidade de Óleo = 78cm3


Imprimir

Torquímetro Hidráulico S11000X


Veja o vídeo


Torquímetro hidráulico modelo S11000X - Enerpac

DADOS TÉCNICOS:

Torque mínimo: (Nm)

Torque máximo: (Nm)

Torque mínimo: (Ft-lb)

1.515

15151

Torque Máximo: (Ft-lb)

Pressão mínima : (bar)

Pressão máxima (bar)

Encaixe quadrado: (pol)

Capacidade soquete: (mm)

Dimensão: (mm)

11.175

69

690

1.1/2"

41 à 155

71 x 111 x 196 x 185 x 226 x 49,5 x 132 x 227

Peso: (kg) 15,0

Observações



Projeto em Aço Endurecido
A Solução Profissional de Baixa Altura


Simplicidade

  • Braço de reação de posições múltiplas, encaixe com giro de 360°
  • Mecanismo com botão para liberar o inserto, invertendo rapidamente as operações de aperto ou afrouxamento dos encaixes quadrados
  • Catraca com dentes finos evita o travamento da ferramenta.
  • Conexão hidráulica, tipo manifold, com giro de 360°, completa com engates rápidos tipo trava aumenta a manobrabilidade do torquímetro e da mangueira
  • Projeto

    • Compacto, construção em bloco único de grande resistência para uma operação de raio mínimo
    • Projeto robusto com poucas partes permite a facilidade de manutenção no local de trabalho, sem o uso de ferramentas especiais
    • Projeto leve e ergonômico para facilidade de manuseio e de encaixe, mesmo em aplicações onde o acesso é limitado
    • Relação otimizada entre torque e peso
    • Em função da grande rotação da porca em cada ciclo de torque (ângulo de rotação de 35 graus) e do retorno quase imediato do curso, é uma operação de grande rapidez
    • Confiabilidade

      • Todos os torquímetros são niquelados para excelente proteção contra corrosão e maior durabilidade em ambientes adversos Precisão
      • Vazão constante de torque oferece precisão máxima através do curso total
      • Construção em bloco único assegura a precisão com redução de deflexões internas



ACESSÓRIO / ACOMPANHAMENTO / ESPECIFICAÇÃO

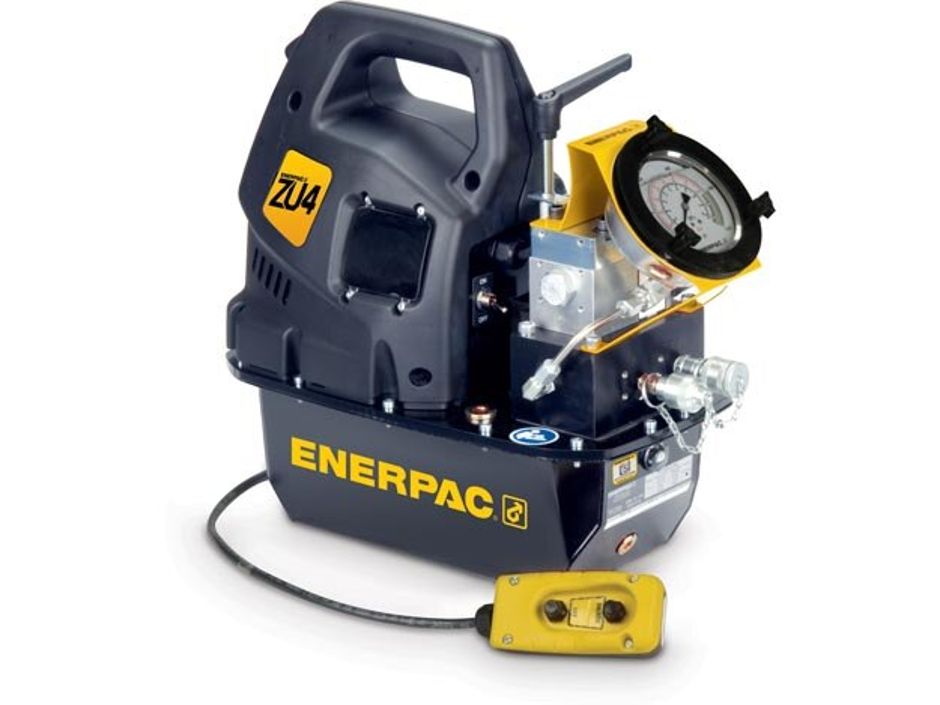

BOMBA ZU4208QI-BH 220V MONOFÁSICO

Pressão máxima de trabalho (bar)

700
Para Uso com Torquímetros
Todos os torquímetros
Capacidade do Reservatório (cm3)
8000
Capacidade de óleo utilizável (litros)
8,0
Vazão Máxima na Pressão Nominal
1,0 l/min
Vazão de Saida a 7 bar (litros/min)
11,5
Vazão de Saida a 50 bar (litros/min)
8,8
Vazão de Saida a 350 bar (litros/min)
1,2
Vazão de Saída a 700 bar Altura (litros/min)
1,0
Tomanho do Motor (CV)
1.7
Hertz do motor
50/60 Hz
Fases do motor
1 Ph
Voltagem do motor
208-240 V
Duty Cycle
Heavy-Duty
Operação da Válvula
Solenóide
Tipo de Válvula
4-Vias, 2-Posições
Fonte de Energia
Elétrico
Controle da Bomba
Pendant
Especificações Elétricas do Motor
208-240 V, 1 fase, 50/60 Hz
Faixa de Ajuste da Válvula de Alívio (bar)
124 - 700
Peso (kg)
36














Imprimir

Torquímetro Hidráulico S3000


Veja o vídeo


Torquímetro hidráulico modelo S3000 - Enerpac

DADOS TÉCNICOS:

Torque mínimo: (Nm)

Torque máximo: (Nm)

438

4373

Pressão mínima : (bar)

Pressão máxima (bar)

Encaixe quadrado: (pol)

Capacidade soquete: (mm)

Dimensão: (mm)

69

690

1"

20 à 100

48 x 77 x 134 x 126 x 172 x 33 x 90

Peso: (kg) 5

Observações



Projeto em Aço Endurecido
A Solução Profissional de Baixa Altura


Simplicidade

  • Braço de reação de posições múltiplas, encaixe com giro de 360°
  • Mecanismo com botão para liberar o inserto, invertendo rapidamente as operações de aperto ou afrouxamento dos encaixes quadrados
  • Catraca com dentes finos evita o travamento da ferramenta.
  • Conexão hidráulica, tipo manifold, com giro de 360°, completa com engates rápidos tipo trava aumenta a manobrabilidade do torquímetro e da mangueira
  • Projeto

    • Compacto, construção em bloco único de grande resistência para uma operação de raio mínimo
    • Projeto robusto com poucas partes permite a facilidade de manutenção no local de trabalho, sem o uso de ferramentas especiais
    • Projeto leve e ergonômico para facilidade de manuseio e de encaixe, mesmo em aplicações onde o acesso é limitado
    • Relação otimizada entre torque e peso
    • Em função da grande rotação da porca em cada ciclo de torque (ângulo de rotação de 35 graus) e do retorno quase imediato do curso, é uma operação de grande rapidez
    • Confiabilidade

      • Todos os torquímetros são niquelados para excelente proteção contra corrosão e maior durabilidade em ambientes adversos Precisão
      • Vazão constante de torque oferece precisão máxima através do curso total
      • Construção em bloco único assegura a precisão com redução de deflexões internas

ACESSÓRIO / ACOMPANHAMENTO / ESPECIFICAÇÃO

BOMBA ZU4208QI-BH 220V MONOFÁSICO

Pressão máxima de trabalho (bar)

700
Para Uso com Torquímetros
Todos os torquímetros
Capacidade do Reservatório (cm3)
8000
Capacidade de óleo utilizável (litros)
8,0
Vazão Máxima na Pressão Nominal
1,0 l/min
Vazão de Saida a 7 bar (litros/min)
11,5
Vazão de Saida a 50 bar (litros/min)
8,8
Vazão de Saida a 350 bar (litros/min)
1,2
Vazão de Saída a 700 bar Altura (litros/min)
1,0
Tomanho do Motor (CV)
1.7
Hertz do motor
50/60 Hz
Fases do motor
1 Ph
Voltagem do motor
208-240 V
Duty Cycle
Heavy-Duty
Operação da Válvula
Solenóide
Tipo de Válvula
4-Vias, 2-Posições
Fonte de Energia
Elétrico
Controle da Bomba
Pendant
Especificações Elétricas do Motor
208-240 V, 1 fase, 50/60 Hz
Faixa de Ajuste da Válvula de Alívio (bar)
124 - 700
Peso (kg)
36


















Imprimir

Torquímetro Hidráulico S6000


Veja o vídeo


Torquímetro hidráulico modelo S6000 - Enerpac

DADOS TÉCNICOS:

Torque mínimo (Nm)

Torque máximo (Nm)

834

8338

Encaixe Quadrado (Pol)

1.1/2

Raio do Ressalto (mm) 25 - 63,5
Pressão Máxima de Trabalho (psi) 10.000
Peso (kg) 9,2
Dimensões A,B,C,D,E,F,G (mm) 54.6, 92.2, 167.3, 154.7, 193, 40.9, 112, 185.9

Observações



Projeto em Aço Endurecido
A Solução Profissional de Baixa Altura


Simplicidade

  • Braço de reação de posições múltiplas, encaixe com giro de 360°
  • Mecanismo com botão para liberar o inserto, invertendo rapidamente as operações de aperto ou afrouxamento dos encaixes quadrados
  • Catraca com dentes finos evita o travamento da ferramenta.
  • Conexão hidráulica, tipo manifold, com giro de 360°, completa com engates rápidos tipo trava aumenta a manobrabilidade do torquímetro e da mangueira
  • Projeto

    • Compacto, construção em bloco único de grande resistência para uma operação de raio mínimo
    • Projeto robusto com poucas partes permite a facilidade de manutenção no local de trabalho, sem o uso de ferramentas especiais
    • Projeto leve e ergonômico para facilidade de manuseio e de encaixe, mesmo em aplicações onde o acesso é limitado
    • Relação otimizada entre torque e peso
    • Em função da grande rotação da porca em cada ciclo de torque (ângulo de rotação de 35 graus) e do retorno quase imediato do curso, é uma operação de grande rapidez
    • Confiabilidade

      • Todos os torquímetros são niquelados para excelente proteção contra corrosão e maior durabilidade em ambientes adversos Precisão
      • Vazão constante de torque oferece precisão máxima através do curso total
      • Construção em bloco único assegura a precisão com redução de deflexões internas



ACESSÓRIO / ACOMPANHAMENTO / ESPECIFICAÇÃO

BOMBA PMU10422Q 230V

Pressão máxima de trabalho (bar)

700
Pressão Nominal 1 estágio (bar)
48
Pressão Nominal 2 estágio (bar)
700
Para Uso com Torquímetros
S1500X, S3000X, W2000X, W4000X
Capacidade do Reservatório (cm3)
1900
Capacidade de óleo utilizável (litros)
1,9
Vazão Máxima na Pressão Nominal
0,33 l/min
Vazão de Óleo 1 estágio (litros/min)
3,3
Vazão de Óleo 2 estágio (litros/min)
0,33
Hertz do motor
50/60 Hz
Fases do motor
1 Ph
Voltagem do motor
208-240 V
Operação da Válvula
Solenóide
Fonte de Energia
Elétrico
Especificações Elétricas do Motor
230 V, 1 fase, 50/60 Hz
Peso (kg)

21





Imprimir

Curvador - HB 383


Modelo: HB 383

DADOS TÉCNICOS:
Curvador Hidraulico (Manual): 3/8" - 2"
Curvador Hidraulico (Manual): 3/8" -3"
Tripé (somente paara CH Manual): N/A
Peso: (kg) 82(kg), 181(Lb)

Observações

Diferenciais do Curvador Hidráulico

Encaixe do tubo pela parte superior.
Base para encaixe das matrizes articulada.
Marcação de medidas gravadas em baixo relevo no corpo do Curvador.
Abertura das asas com sistema "TIP WING", reduzindo esforço na troca das matrizes.
Corpo e estruturas independentes - Asas e cilindros individuais.
Facilita desmontagem do cilindro; transporte; armazenagem e manutenções corretivas individualizadas de peças.
Matrizes com ângulos, aumentam a precisão da curva a ser executada no tubo.
Matriz de reversão de curvatura excedida.
Desempenho, confiança e precisão.
Os Curvadores Hidráulicos da RIDGID são versáteis e indispensáveis na instalação e
manutenção de tubulações petroquímicas, hidráulicas, elétricas, construções industriais,
mecânicas, civis, automobilísticas, navais e aeronáuticas.
O Curvador Hidraúlico da RIDGID é projetado para fazer curva a frio em tubos de condução
preto galvanizado (com e sem costura) e eletrodutos galvanizados (classe leve e pesada),
de ¼" até 3" (ver modelos e tipo de tubos na tabela abaixo).
Vedação do pistão: Anéis de vedação resistentes, evitam vazamentos prematuros e
maximizam a produtividade de curvas.
Cilindro da bomba: Mais longo dos que os encontrado no mercado, reduz o esforço
manual aplicado pelo operador durante o trabalho.
Indicador de ângulo de curvatura: Diminui o processo de paradas e de remoção do
tubo para verificação de medidas.
Sistema de Circuito Hidráulico: De simples ação com retorno de mola.
Matrizes: Padrão para tubos: DIN 2440(NBR 5580-5590-5597), BS 1387, ASTM A53
(sch.40").


Imprimir

CURVADOR DE TUBOS HIDRAULICO 1/2 A 6


CURVADOR  DE TUBO HIDRAULICO 1/2 - 6" - Modelo: CT-6

DADOS TÉCNICOS:
Diâmetro do Tubo Raio Interno Espessura de Parede Recomendada
Pol. (Inches) mm mm Material 40Kg/mm2
1/2" 21,3 40 3,25mm
3/4" 26,9 60 3,25mm
1" 33,7 80 4,05mm
1.1/4" 42,4 100 4,05mm
1.1/2" 48,3 115 4,05mm
2" 60,3 165 4,50mm
2.1/2" 76,1 245 4,50mm
3" 88,9 290 4,85mm
4" 114,3 550 5,40mm
5" 141,3 650 5,40mm

6"

1/2 - 1.1/4"

1.1/2 - 6"

MOTOR

168,3

SCHEDULE

SCHEDULE

ELÉTRICO

750

80

40

220V

5,40mm

-

-

TRIFÁSICO

Peso:

465 Kg

Observações

Curvador de Tubos 1/2 - 6", motor elétrico 220V trifásico, frio e sem necessidade de enchimento, tubos conforme as normas DIN 2441, Schedulles de 40 (1.1/2 - 6") e 80 (1/2 - 1.1/4"), para água, gás e vapor.

Imprimir

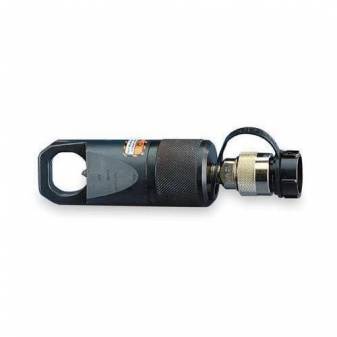

Corta Porca NC 1924


Modelo: NC 1924

DADOS TÉCNICOS:
Série: NC
Capacidade: 10 Toneladas
Faixa de Tamanho do Sextavado: 19 a 24 mm
Pressão Máxima de Trabalho: 700 bar (10.000 psi)
Modelo do Conjunto: STN-1924H
Modelo do Cortador: NC-1924
Modelo da Bomba: P-392
Faixa de Sextavado: (mm) 19-24
Tamanho dos Parafusos: (mm) M12-M16
Capacidade: (Toneladas) 10
Capacidade de Óleo: (cm³) 20
Peso: (kg) 1,2
Modelo da Lâmina Sobressalente: NCB- 1924

Observações

A: 54
B: 191
C: 10
D: 26
F: 40
H: 62
J: 25
• Projeto compacto e ergonômico, fácil de usar.
• Projeto único de cabeça em ângulo permite o encaixe total na porca.
• Cilindro de simples ação, retorno por mola.
• Lâminas de corte para serviços pesados podem ser afiadas.
• Aplicações incluem manutenção de caminhões, serviços em tubulações, limpeza de tanques, indústria petroquímica, montagem de estruturas de aço e mineração. Facilidade de remoção de porcas enferrujadas durante a construção de estrada de ferro é somente um dos muitos exemplos de aplicação para o Cortador de Porcas Enerpac.
Cortadores de Porca Enerpac
Cortadores de Porca vêm acompanhados de uma lamina sobressalente, um parafuso de
fixação da lâmina e chave de parafuso. O engate rápido CR-400 é padrão.


Imprimir

Corta Porca NC 2432


Modelo: NC 2432

DADOS TÉCNICOS:
Série: NC
Capacidade: 15 Toneladas
Faixa de Tamanho do Sextavado: 24 a 32 mm
Pressão Máxima de Trabalho: 700 bar (10.000 psi)
Modelo do Conjunto: STN-2432H
Modelo do Cortador: NC-2432
Modelo da Bomba: P-392
Faixa de Sextavado: (mm) 24-32
Tamanho dos Parafusos: (mm) M16-M22
Capacidade: (Toneladas) 15
Capacidade de Óleo: (cm³) 60
Peso: (kg) 3,0
Modelo da Lâmina Sobressalente: NCB- 2432

Observações

A: 64
B: 222
C: 13
D: 29
F: 51
H: 72
J: 33
• Projeto compacto e ergonômico, fácil de usar
• Projeto único de cabeça em ângulo permite o encaixe total na porca
• Cilindro de simples ação, retorno por mola
• Lâminas de corte para serviços pesados podem ser afiadas
• Aplicações incluem manutenção de caminhões, serviços em tubulações, limpeza de tanques, indústria petroquímica, montagem de estruturas de aço e mineração.
Facilidade de remoção de porcas enferrujadas durante a construção de estrada de ferro é somente um dos muitos exemplos de aplicação para o Cortador de Porcas Enerpac.
Cortadores de Porca Enerpac Cortadores de Porca vêm acompanhados de uma lamina
sobressalente, um parafuso de fixação da lâmina e chave de parafuso.
O engate rápido CR-400 é padrão.


Imprimir

Corta Porca NC 3241


Modelo: NC 3241

DADOS TÉCNICOS:
Série: NC
Capacidade: 20 Toneladas
Faixa de Tamanho do Sextavado: 32 a 41 mm
Pressão Máxima de Trabalho: 700 bar (10.000 psi)
Modelo do Conjunto: STN-3241H
Modelo do Cortador: NC-3241
Modelo da Bomba: P-392
Faixa de Sextavado: (mm) 32-41
Tamanho dos Parafusos: (mm) M22-M27
Capacidade: (Toneladas) 20
Capacidade de Óleo: (cm³) 80
Peso: (kg) 4,4
Modelo da Lâmina Sobressalente: NCB- 3241

Observações

A: 75
B: 244
C: 17
D: 36
F: 66
H: 88
J: 42

• Projeto compacto e ergonômico, fácil de usar
• Projeto único de cabeça em ângulo permite o encaixe total na porca
• Cilindro de simples ação, retorno por mola
• Lâminas de corte para serviços pesados podem ser afiadas
• Aplicações incluem manutenção de caminhões, serviços em tubulações, limpeza de tanques, indústria petroquímica, montagem de estruturas de aço e mineração
Facilidade de remoção de porcas enferrujadas durante a construção de estrada de ferro é somente um dos muitos exemplos de aplicação para o Cortador de Porcas Enerpac.
Cortadores de Porca Enerpac Cortadores de Porca vêm acompanhados de uma lamina
sobressalente, um parafuso de fixação da lâmina e chave de parafuso.
O engate rápido
CR-400 é padrão.


Imprimir

Alicate prensa terminal hidráulico APTH300ST - Bovenau


Veja o vídeo


Modelo: APTH300ST - Fabricante Bovenau

DADOS TÉCNICOS:
Pressão Máxima (Ton) 6
Faixa de Crimpagem (mm2) 10 - 300
Matrizes (mm2)
 10, 16, 25, 35, 50, 70, 95, 120, 150,185, 240, 300

Tipo de Molde Hexagonal
Peso Bruto (kg) 6
Curso Hidráulico (mm) 22
Longitude (mm) 460

Observações












Imprimir

Alicate prensa terminal hidráulico HHY 400B - Merax


Veja o vídeo


Modelo: HHY 400B - Fabricante Merax

DADOS TÉCNICOS:
Pressão Máxima (Ton) 16
Faixa de Crimpagem (mm2) 16 - 400
Matrizes (mm2) 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400

Tipo de Molde Hexagonal
Peso Bruto (kg) 12
Dimensões (cm) 77 x 24 x 13

Observações

Alicate com cabeçote tipo "C" forjado rotativo em 180°, que permite o trabalho sempre na melhor condição. Utilizado para crimpagem de terminais, luvas e conectores de cobre e alumínio de 16 à 400 mm2.

Acionado por bomba hidráulica com ação de dois estágios, pois trabalha com duas velocidades, uma rápida de aproximação das matrizes e uma de força para crimpagem, dotada de Válvula Automática de Alívio de Pressão que atua quando atingida a pressão máxima, dispensando a necessidade de uso de manômetro.

Alívio rápido de pressão e retorno do óleo através de botão no corpo do alicate.

Rapidez e praticidade para a substituição das matrizes.

Utilizar óleo hidráulico 68.





Imprimir

Alicate prensa Terminal hidráulico Y35-SG1 - Burndy




Modelo: Y35 - SG1 - Fabricante Burndy

DADOS TÉCNICOS:
Terminais: 6mm² - 400mm²
Luvas: 6mm² - 185mm²
Abertura do Cabeçote: 25,4mm
Pressao Maxima: 12 Toneladas
Peso: Kg 5,900
Matrizes (mm) 06, 10, 13, 16, 25, 35, 50, 70, 95, 120, 150,185, 240, 300, 400


Observações

Dispositivo de desarme









Imprimir

Imprimir

ATENDIMENTO AO CLIENTE: (71) 3621-6400; (81) 3087-3200

Ferimport Matriz: Av. Jorge Amado, s/n, Ponto Certo, Camaçari - BA - CEP 42801-170 Fone: (71) 3621-6400 Fax: (71) 3621-6444/6438/6429

Filial Recife: Rua Cosmorama Nº 864 Boa Viagem - Recife - PE Cep: 51030-640 Fone: (81) 3087-3200
